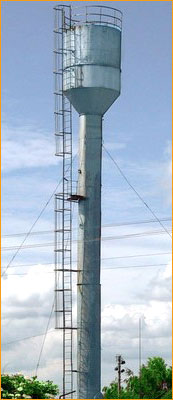

Водонапорные башни системы "Рожновского"

ООО «РезервуарСтройМонтаж» имеет возможность самостоятельно осуществить отгрузку продукции до места установки следующими видами транспорта:

  • железнодорожный транспорт;
  • автомобильный транспорт.

Подготовка всех разрешительных документов на перевозку негабаритного груза по России.



Наименование Примечание

ВБР-15У-10

ВБР-25У-12

ВБР-25У-15

ВБР-50У-18-1

ВБР-50У-18-2

По индивидуальным проектам башни оснащаются дополнительными элементами, согласно чертежей заказчика. Водонапорные башни Рожновского

1. Бак;

2. Водонапорная опора;

3. Крыша бака;

4. Люк для осмотра;

5. Скобы льдоудерживателя;

6. Лестница внутренняя;

7. Лестница наружная.



Общие сведения

Водонапорные башни системы Рожновского изготавливаются по ТП 901-5-29 с емкостью баков 15,25,50 мЗ и цилиндрическими опорами высотой 9,12,15,18 м заполняемыми дополнительными запасами воды.



Назначение и область применения

Водонапорная башня Рожновского

1. Предназначены для применения в системах сельского, Хозяйственного водоснабжения, а также для водопроводов небольших предприятий и населенных пунктов.
2. Предназначены для регулирования неравномерного водопотребления, хранения ограниченного резервного и противопожарного запасов воды,
3. Выбор объема и высоты ствола обосновывается технологическим расчетом при проектировании систем водопровода.
4. Рассчитаны для строительства в районах о следующими характеристиками:
- расчетная зимняя температура наружного воздуха не ниже минус 40°С;
- вес снегового покрова до 100 кг/м2;
- скоростной напор ветра до 45 кг/м;
- сейсмичность - не выше 6 баллов;
Не допускается применение в районах с особыми условиями строительства (вечная мерзлота, карстовые явления, высокая сейсмичность и т. д.).
5. Предназначены для эксплуатации при температуре поступающей воды не менее 6° С преимущественно из буровых скважин. Для эксплуатации в районах с расчетной зимней температурой ниже минус 20° С необходимо обеспечивать, как минимум, двукратный водообмен в сутки.









Технические характеристики



Водонапорная башня Рожновского

1. Башни состоят из бака объемом 15, 25, 50 м3 и цилиндрической опоры, изготавливаемой из отдельных частей длиной 3, б, 9 м(в зависимости от условий транспортировки по согласованию с потребителем)и собираемых в единую конструкцию на месте установки.
2. Баки различной емкости имеют один унифицированный диаметр, объем бака изменяется в зависимости от его высоты.
3. Опора бака состоит из одного или нескольких элементов, изготавливаемых из стальных сваренных между собой обечаек в виде цилиндра.
4. Сборка купола и отдельных частей опоры в единую конструкцию осуществляется непосредственно на месте установки башни монтажной организацией.
5. Устанавливаются на сборные или монолитные бетонные фундаменты и крепятся посредством привари днища опоры к складным деталям, расположенных на фундаменте.
6. Нижняя часть опоры обсыпается местным грунтом на высоту 2,45 м над поверхностью земли.
7. Для обслуживания башни комплектуются отдельными крупными элементами наружной лестницы, а при высоте опоры более 12 м дополнительной площадкой с отдельными элементами их крепления на монтажной площадке и элементами ограждения крыши бака.
8. Обвязка (врезка подающих и сливных патрубков н трубопроводов, установка переливной трубы) осуществляется монтажной организацией.
9. Поставляются огрунтованные или окрашенные с наружной стороны.

Каждые 3-4 года и период эксплуатации необходимо возобновлять покрытие, внутренние поверхности башен окрашиваются покрытием из железного сурика на олифе, рекомендуемым Санэпиднадзором России для питьевого водоснабжения.



Таблица - Технические характеристики

Марка Объем бака, м3 Высота опоры, м Ø бака, мм Ø опоры, мм Полезная вместимость, м
ВБР-15У-10 15 10 2500 960 22
ВБР-25У-12 25 12 3020 1120 36
ВБР-25У-15 25 15 3020 1120 39
ВБР-50У-18-1 50 18 3020 1750 94

Каждые 3-4 года и в период эксплуатации необходимо возобновлять покрытие, внутренние поверхности.





Монтаж и подготовка к работе

1. Монтаж металлической конструкции должен выполняться строительно-монтажной организацией, имеющей лицензию на право выполнения данного вида работ.
Представитель строительно-монтажной организации может приступать к производству работ только при наличии проект производства работ (ППР).
2. Сборка укрупненных элементов башни в единую конструкцию осуществляется на земле в горизонтальном положении. Далее, согласно ПИР, определяются места и способы строповки конструкции. Подъем башни и установка на бетонный фундамент осуществляется стреловыми грузоподъемными механизмами (кранами), расчет и подъе; которых предусматривается проектом ППР. После установки в проектное положение (на фундамент) проводится проверка вертикальное постановки ее при помощи геодезических приборов. Монтаж конструкции и допустимые величины отклонений от вертикали, правила приемки и сдачи выполнить в соответствии с СНиП 3.03.01.-87 «Несущие и ограждающие конструкции». По окончании проверки правильности и установки и выверки башни, днище опоры приварить закладным деталям фундамента.
3. После завершения монтажных работ провести гидравлическое испытание согласна раздела СНиПа 3.03.01-87 «Испытание резервуарных конструкций и приема работ».
4. В случае если проектом строительства башни предусмотрена наружная силовая изоляция, то работы по её устройству выполняются монтажной организацией на месте после проведения гидравлического испытания и оформления (подписании) акта гидравлического испытания.

Водонапорная башня Рожновского



Техническое обслуживание

1. Предприятия, эксплуатирующие башню, должно систематически следить за техническим состоянием и правильностью эксплуатации.
2. В случаях обнаружения серьёзных нарушений:
- образования течи в сварных швах на металле;
- отклонение башни от вертикали (крена), возникшего в результате неравномерного излишнего обледенения или неравномерной осадки фундамента;
следует слить воду из башни и прекратить ее эксплуатацию до выяснения и устранения причин и проведения её обследования специалистами.
3. Продление срока службы и технического состояния башни можно осуществить при соблюдении правил ее эксплуатации. Основной причиной выхода из строи башни является коррозия ее металлических несущих поверхностей, предотвращение которой можно достигнуть выполняя раз в 3-4 года возобновлением покрытия внутренней и наружной поверхностей лакокрасочными материалами с предварительной подготовкой поверхностей путем очистки от старой краски, ржавчины, грязи.



Транспортировка и хранение

1. Транспортируются автомобильным, железнодорожным, водным транспортом.
2. При транспортировке бака башни автомобильным транспортом необходимо согласовать условии следовании со службами ГИБДД (ГАИ).
Бак транспортируется в кузове автомашины в горизонтальном положении. Элементы опоры транспортируются автомашиной с длинными полуприцепами или на роспуске, лесовозе и т. п.
3. Элементы башни должны быть надежно закреплены на транспортных средствах с помощью многооборотных креплений, брусьев-подкладок, клиньев, тросов или проволоки.
При этом швартовка элементов должна производиться за грузоподъемные скобы.
4. При погрузочно-разгрузочных работах застропка элементов должна производиться за грузовые скобы. Категорически запрещается сбрасывание элементов башни или свободное скатывание по покатам при разгрузке с транспортных средств или перемещение под уклон.
5. Перемещение элементов башни должно производить с помощью грузовых кранов.
При этом необходимо соблюдать предосторожность смятия стенок (поверхностей) конструкции.
6. Элементы башни должны храниться на открытой площадке. Площадка должна быть ровной, располагаться в сухом месте с прочным грунтом и иметь уклон для стока воды. Элементы должны укладываться в горизонтальном положении на широкие деревянные подкладки, исключающие соприкосновение их поверхности с грунтом к смятие. Подкладки не должны располагаться под сварными швами. В период погрузки-выгрузки и оборудования площадки для хранения допускается временное (до одной недели) размещение элементов башни на грунте без подкладок.
7. В случае повреждения антикоррозийного покрытия при хранении или транспортировке необходимо провести работы по восстановлению лакокрасочного покрытия.

Водонапорная башня Рожновского

Свяжитесь с нашими специалистами для получения любой интересующей Вас информацией. Мы ответим на любой вопрос и поможем сделать правильный заказ!


Башни по типовому проекту 901-5-29

БР-15У-9

БР-15У-15

БР-25У-12

БР-25У-15

БР-50У-15

БР-50У-18

БР-50У-18-1
БР-50У-18-2  объемом 160м3
